加药系统的结构形式

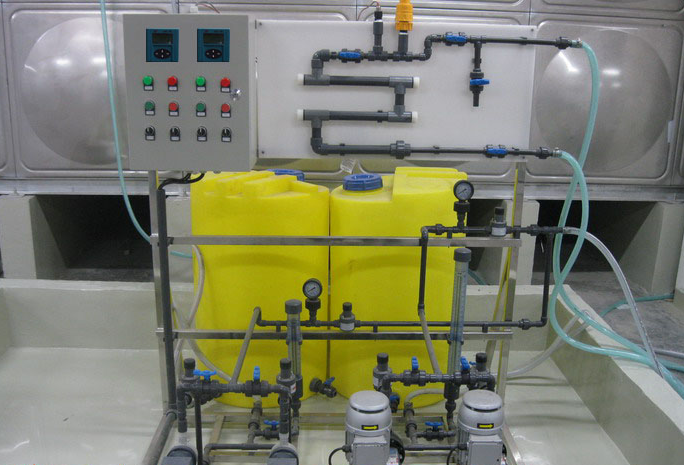

加药系统结构采用机电一体化结构，可分为固定式和移动式（小车式）。每种加药系统均设有搅拌系统、加药系统和自动控制系统。几个固定撬可以组合成一个整体。采用变频控制系统，可实现就地控制、远程自动控制、手动、自动投加等功能。本实用新型结构紧凑，体积小，噪音低，运行稳定，安装简单，操作方便。

通过不同的工艺设计，加药系统准确地配置各种固体和液体化学品的溶液，然后用计量泵准确地供给，以满足各种设计要求。如除垢、除氧、混凝、加酸、加碱等，加药过程可手动操作，加药系统可通过PC、磁翻板液位计、酸度计、行程控制等各种电器自动控制。滚筒、变频器等。

加药系统的加药量和压力可根据工业过程的需要进行选择。流量1L/h～8000L/h，压力0.1Mpa～25MPa。计量泵的计量精度可高达<1%。它可以实现各种媒体的同时传输，并可单独调整。加药系统中溶液箱的体积可为0.1m3至20m3。可根据投加量选择。根据介质的不同，有多种材料可供选择，如碳钢（碳钢衬里）、不锈钢、非金属材料（聚乙烯、聚氯乙烯、聚丙烯、聚四氟乙烯）等。

整套装置主要包括进料系统、转鼓储存系统、加药系统、动力控制系统等。溶解罐设有液位计、低液位报警、阀门等自动操作设施。外壁安装有磁翻板液位计，实时观察桶内液位。筒体顶部设有进出口、备用出口，筒体侧面设有出口、排污口、溢流口、液位计接口及相应的配套阀门。当桶内液位低于低液位时，报警系统自动开启，加药泵暂停。加药系统包括离心泵、电磁流量计及相关阀门。
